Подготовка приямка под грязезащитную решетку: типовые ошибки строителей и как их избежать

Обустройство входной группы в общественном здании, торговом центре или офисном пространстве строители нередко воспринимают как второстепенную задачу, оставляя приямок на завершающий этап отделочных работ. В результате бетонное углубление заливается без проекта, с произвольной глубиной и без понимания того, какое именно изделие займет это посадочное место.

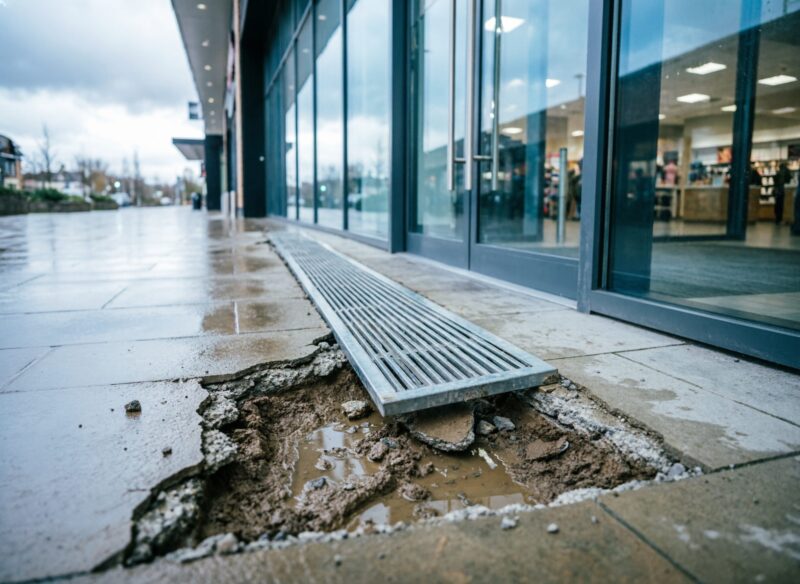

Казалось бы, что сложного — вырыть яму и забетонировать края? Однако именно на этом этапе закладываются будущие проблемы: решетка не садится в приямок заподлицо с полом, выступает над покрытием и становится травмоопасной, либо наоборот — проваливается, образуя порог и место скопления грязи и влаги. Исправление таких ошибок обходится в разы дороже, чем правильная подготовка с самого начала: приходится демонтировать бетон, переделывать гидроизоляцию и подгонять изделие под уже существующие размеры, а не наоборот.

В этой статье мы разберем, как правильно подготовить приямок под грязезащитную решетку — от расчета габаритов и глубины до требований к основанию и гидроизоляции. Вы узнаете, какие типовые ошибки допускают строители на каждом из этапов, к каким последствиям они приводят и как их избежать. Отдельное внимание уделим тому, почему приямок нельзя проектировать в отрыве от конкретной модели решетки и как правильно рассчитать посадочное место с учетом нагрузки, типа изделия и условий эксплуатации.

Материал будет полезен как прорабам и строительным бригадам, так и проектировщикам, технадзору и заказчикам, которые хотят получить входную группу, работающую годами без ремонта и нареканий.

Почему входная зона требует инженерного расчета, а не заливки на глаз

Когда объект переходит в стадию чистовой отделки, выясняется, что стандартные конструкции либо торчат над порогом, создавая риск падения посетителей, либо проваливаются ниже уровня чистового пола, превращая вход в полосу препятствий.

Приямок представляет собой не просто выемку в плите перекрытия или входной площадке, а полноценный инженерный узел сбора влаги, песка и тяжелых фракций уличной грязи. Если основание залито с перепадами по горизонтали, то стальная или алюминиевая рама ляжет неплотно. Достаточно неровности в три-четыре миллиметра, чтобы многокилограммовая металлическая конструкция под весом проходящих людей начала издавать постоянный звонкий грохот, раздражающий арендаторов и разрушающий прилегающий керамогранит.

Ошибки на начальной стадии бетонирования приводят к тому, что через полгода после ввода здания в эксплуатацию гранитные плиты вокруг входа начинают трескаться от постоянных точечных ударов и вибраций. Полноценное планирование приямка требует предварительного выбора типа несущей конструкции, расчета предполагаемой проходимости людского потока и четкой увязки высотных отметок с толщиной чистового покрытия пола, включая плиточный клей и гидроизоляционный пирог.

Точная глубина посадочного места и последствия просчетов по высоте

Главный технологический параметр любого заглубленного поддона — глубина выемки, которая должна строго соответствовать высоте выбранного металлического или комбинированного настила вместе с опорной рамой.

На стройплощадках часто допускают классический промах: заливают приямок строго под высоту профиля, забывая заложить запас на выравнивающий слой безусадочного раствора или толщину опорного Г-образного профиля.

Если глубина окажется меньше проектной хотя бы на пять миллиметров, металлическая решетка неизбежно встанет с выступом, о который ежедневно будут спотыкаться входящие люди, а уборочная техника при механизированной очистке территории будет цепляться за выступающие кромки, деформируя ламели.

Если же приямок залит с избыточной глубиной, монтажникам приходится выравнивать дно толстыми слоями плиточного клея или сооружать временные подкладки из подручных материалов, дерева или пластиковых клиньев.

Со временем эти временные подпорки под весом плотного потока пешеходов проминаются, намокают, гниют или крошатся. Металл начинает играть, замки профилей раскрываются, а очистные вставки выпадают из посадочных мест.

Стандартные алюминиевые конструкции обычно имеют толщину двадцать, двадцать пять или сорок миллиметров, тогда как крупноячеистые оцинкованные стальные настилы могут требовать глубину от пятидесяти миллиметров и более, особенно если под ними планируется размещение стальных грязесобирающих поддонов. Поэтому сначала выбирается изделие, и только по его фактическим габаритам заливается приямок.

Организация отвода талых вод и устройство встроенного водостока

Одной из самых неприятных ошибок при подготовке углубления является полное игнорирование отведения влаги, превращающее закрытую нишу в застойный резервуар.

Зимой и осенью посетители заносят на обуви десятки килограммов мокрого снега, дорожных реагентов и песка, которые тают, стекая на дно бетонной чаши. Если в основании не предусмотрена врезка в ливневую или хозяйственно-бытовую канализацию, то уже через пару недель эксплуатации под металлическим настилом образуется вязкая зловонная жижа с резким гнилостным запахом, проникающим прямо в холл здания. Чтобы этого не происходило, долговечные грязезащитные покрытия всегда монтируют над основанием с продуманным стоком, включающим правильный уклон и точечный водоприемник.

• В бетонном дне выемки необходимо сформировать равномерный уклон не менее одного-двух сантиметров на каждый погонный метр по направлению к точке сброса воды.
• В нижней точке монтируется трап или специальный лоток с пескоуловителем и корзиной для сбора крупного мусора, подключенный к канализационной трубе диаметром пятьдесят или сто миллиметров.
• Наличие встроенной ревизии и съемного сифона обязательно, иначе смываемый песок и мелкие камни быстро забьют изгибы магистрали, а прочистка замурованной под полами трубы потребует частичного демонтажа дорогой отделки.

При отсутствии возможности прямого подключения к канализации глубина приямка должна позволять регулярную ручную очистку промышленным пылесосом или лопатой, что требует увеличения вместимости чаши.

Гидроизоляция бетонной чаши и защита стыков от капиллярной влаги

Сырость, скапливающаяся на дне входного углубления, оказывает постоянное разрушительное воздействие на окружающие строительные конструкции, если гидроизоляция была выполнена формально или с нарушениями технологии.

Бетон без защитной обработки работает как губка: он впитывает насыщенную хлоридами и солями влагу, передавая ее вглубь стяжки, плиты перекрытия и на торцы прилегающей напольной плитки.

С наступлением морозов влага внутри капилляров замерзает, расширяется в объеме и начинает отрывать клеевой слой, на котором держится дорогой керамогранит вокруг периметра входа. Уже к весне плитка начинает бухтеть, трескаться по швам и полностью отслаиваться от основания.

Чтобы исключить подобные проблемы, внутренняя поверхность приямка должна обрабатываться эластичными обмазочными полимерцементными составами не менее чем в два перекрестных слоя. Особое внимание следует уделять внутренним углам между стенками и дном выемки: перед нанесением гидроизоляции их обязательно округляют цементной галтелью, а сам шов проклеивают специальной водонепроницаемой уплотнительной лентой.

Если приямок устраивается на открытом воздухе перед входными дверями, гидроизоляционный контур должен непрерывно связываться с гидроизоляцией всего крыльца или стилобата. Использование обычных рубероидов или битумных мастик в таких зонах недопустимо, так как они быстро теряют эластичность при циклическом замерзании и оттаивании, а также разрушаются под воздействием химических противоледных реагентов, приносимых с тротуаров.

Монтаж и жесткое анкерное крепление опорного металлического обрамления

Надежность всей входной конструкции напрямую зависит от качества установки закладного профиля, который формирует наружный периметр ниши и принимает на себя ударные нагрузки. Опорный Г-образный металлический уголок служит одновременно направляющей для укладки очистного настила и защитной кромкой для торцов керамической плитки.

Типичная ошибка неопытных монтажников — фиксация уголка на несколько пластиковых дюбелей или прихватывание его к бетону на монтажную пену с надеждой, что при заливке чистового раствора он схватится намертво.

При таком монтаже первый же наезд колесной погрузочной тележки с товаром или шаркающий шаг сотен людей срывают уголок с места, после чего вся геометрия проема нарушается.

• Опорное обрамление необходимо сваривать в единую жесткую пространственную раму с идеальными диагоналями и прямыми углами, усиливая стыки угловыми косынками.
• К наружной стороне полок уголка через каждые сорок или пятьдесят сантиметров привариваются усы из рифленой арматуры диаметром не менее восьми миллиметров, которые затем намертво замоноличиваются в толщу бетона при заливке чистовой стяжки.
• Если рама монтируется в уже готовый проем, используются только механические клиновые анкеры из нержавеющей или оцинкованной стали с обязательной зенковкой отверстий, чтобы головки крепежа оставались заподлицо с металлом и не мешали плотной посадке решетчатого настила на внутреннюю полку уголка.

Выравнивание плоскости дна и борьба с точечными прогибами профилей

Идеально ровная опорная плоскость под очистным настилом — обязательное требование, пренебрежение которым приводит к скоропостижному выходу из строя даже самых прочных сплавов.

Зачастую отделочники выравнивают дно приямка обычной цементно-песчаной смесью с правилом в руках, получая волнистую поверхность с буграми и впадинами в несколько миллиметров.

Когда гибкая рулонная или модульная конструкция укладывается на такое основание, ламели повисают в воздухе над ямами, опираясь только на выступающие гребни бетона. При каждом шаге человека на эти свободные участки передается изгибающий момент, профили начинают циклически деформироваться, а соединительные тросы, шпильки или эластичные полимерные замки растягиваются и лопаются от усталости металла. Решетка начинает расползаться на отдельные полосы, скручиваться и заклинивать во входной группе, создавая помехи открыванию автоматических дверей.

• Для финишного выведения дна ниши необходимо использовать высокопрочные безусадочные самонивелирующиеся смеси на цементной основе, предназначенные для зон с повышенной механической нагрузкой, с прочностью на сжатие не менее тридцати мегапаскалей.
• При заливке широких приямков, превышающих полтора метра по одной из сторон, дно должно быть разделено на равные опорные площадки с промежуточными стальными лагами или регулируемыми стойками, выставленными по лазерному нивелиру строго в единый горизонт с посадочными полками периметрального уголка.

Защита внешнего периметра от растрескивания и отслоения напольной плитки

Зона перехода от металлического обрамления приямка к чистовому напольному покрытию испытывает колоссальное напряжение из-за постоянной вибрации и разности температурного расширения материалов.

Строители часто подгоняют керамогранит вплотную к металлическому уголку, заполняя оставшуюся щель жесткой минеральной затиркой на цементной основе. Под воздействием пешеходных нагрузок металл микроскопически колеблется, передавая динамические удары на хрупкую кромку плитки, а затирка крошится и высыпается уже в первые недели эксплуатации. Через открывшийся зазор вода беспрепятственно затекает под плитку, размывая клеевой шов и провоцируя разрушение прилегающего пола.

Правильное сопряжение разнородных материалов требует соблюдения деформационного шва шириной от трех до пяти миллиметров между вертикальной полкой опорного уголка и краем керамической плитки.

Этот зазор тщательно очищается от пыли, грунтуется и заполняется высокомодульным полиуретановым или полимерным герметиком, сохраняющим эластичность в широком диапазоне температур.

Плиточный клей под элементами, непосредственно примыкающими к приямку, должен наноситься сплошным слоем методом комбинированного нанесения — и на основание, и на тыльную сторону плиты, полностью исключая любые пустоты под керамикой. Если под краем плитки останется хотя бы небольшая воздушная раковина, точечный удар каблука или колеса тяжело нагруженной тележки неминуемо приведет к сколу края керамогранита.

Предотвращение накопления песка и расчет удобства технического обслуживания

Приямок создается для улавливания грязи, однако возможность быстрого и беспрепятственного удаления этой грязи закладывается еще на этапе проектирования бетонного желоба.

Если сделать углубление слишком тесным, составленным из единого монолитного стального полотна весом в семьдесят-восемьдесят килограммов, уборщицы просто не смогут поднять его для ежедневной очистки поддона. В результате обслуживание сводится к поверхностному подметанию, дно емкости под завязку забивается мокрым песком, и решетка начинает лежать не на прочном основании, а на спрессованной песчаной подушке, теряя свою защитную функцию и переставая задерживать новые порции грязи с улицы.

При проектировании масштабных входных групп полотно решетки обязательно делится на модульные секции с габаритами, удобными для подъема одним человеком, вес каждой секции не должен превышать пятнадцати-двадцати килограммов.

Глубина чаши подбирается с учетом интервалов между генеральными уборками: для объектов с проходимостью до пяти тысяч человек в сутки достаточно объема поддона в двадцать-тридцать миллиметров, тогда как на железнодорожных вокзалах, станциях метро и в крупных моллах требуются глубокие приямки с крупноячеистыми настилами, способные накапливать сотни килограммов осадка без блокировки дренажных отверстий.

Кроме того, внутренняя конфигурация дна не должна иметь мертвых зон и острых внутренних выступов, затрудняющих смыв песка струей воды под напором при проведении плановых клининговых работ.

Учет температурных зазоров и геометрии при использовании длинных ламелей

Входные тамбуры и зоны револьверных дверей подвержены постоянным резким перепадам температур: зимой с улицы поступает ледяной воздух, сменяющийся теплыми потоками от тепловых завес, установленных над проемами. Алюминий и конструкционная сталь обладают заметным коэффициентом линейного теплового расширения, который строители обязаны учитывать при определении чистовых габаритов бетонной чаши.

Если изготовить решетчатое полотно с точностью до миллиметра в размер рамки без технологического отступа, то при нагреве от работающей воздушной завесы алюминиевые ламели удлинятся, упрутся в стенки уголка и встанут некрасивым горбом посередине прохода.

Поднявшаяся над плоскостью пола конструкция не только создает аварийную ситуацию для посетителей, но и мгновенно повреждается створками автоматических дверей или колесами тележек.

• Технологический зазор между наружным краем решетки и внутренней полкой обрамляющего профиля должен составлять от трех до пяти миллиметров по всему периметру. Этот интервал гарантирует свободное извлечение секций даже при незначительном перекосе или попадании мелких камешков в зазоры, а также компенсирует сезонные колебания размеров металла без деформации замковых сочленений.
• При длине цельного профиля более двух с половиной метров рекомендуется разделять конструкцию на несколько независимых частей, укладываемых с небольшим компенсационным швом, закрываемым специальными эластичными компенсаторами или промежуточными Т-образными разделительными планками.

Практическая экономия на надежных узлах и ликвидация строительных рисков

Грамотно спроектированный и безукоризненно залитый приямок — это не абстрактное следование СНиПам, а прямая финансовая защита заказчика и строительного подрядчика от тяжелых убытков на этапе сдачи и гарантийной эксплуатации здания.

Исправление ошибок кривого или просевшего основания после укладки чистовых полов обходится в разы дороже первоначальных затрат: приходится демонтировать поврежденный керамогранит, отбивать перфораторами схватившийся бетон, варить новые закладные детали и заказывать нестандартные решетки взамен деформированных.

Когда основание подготовлено строго по лазерным отметкам, с рассчитанными уклонами, качественной гидроизоляцией и надежными анкерами, система очистки обуви служит десятилетиями, оставаясь практически незаметной для глаз, но идеально выполняющей свою барьерную работу. Полы в холлах и коридорах остаются чистыми, сухими и нескользкими даже в период самых суровых осенних дождей и зимних снегопадов, а клининговая служба тратит минимум времени на регламентную очистку поддонов.

Подходите к входному узлу как к ответственной инженерной системе, не экономьте время на выверке высот и обязательно согласовывайте чертежи основания с поставщиками оборудования до заливки бетона — только такой подход гарантирует безупречный результат и сохранит репутацию строительной компании на долгие годы.
